品牌:力士乐REXROTH
名称:逻辑阀
订货号:R900938039
型号:LC50DB20E7X/
起订:1件
供应:100件
发货:3天内

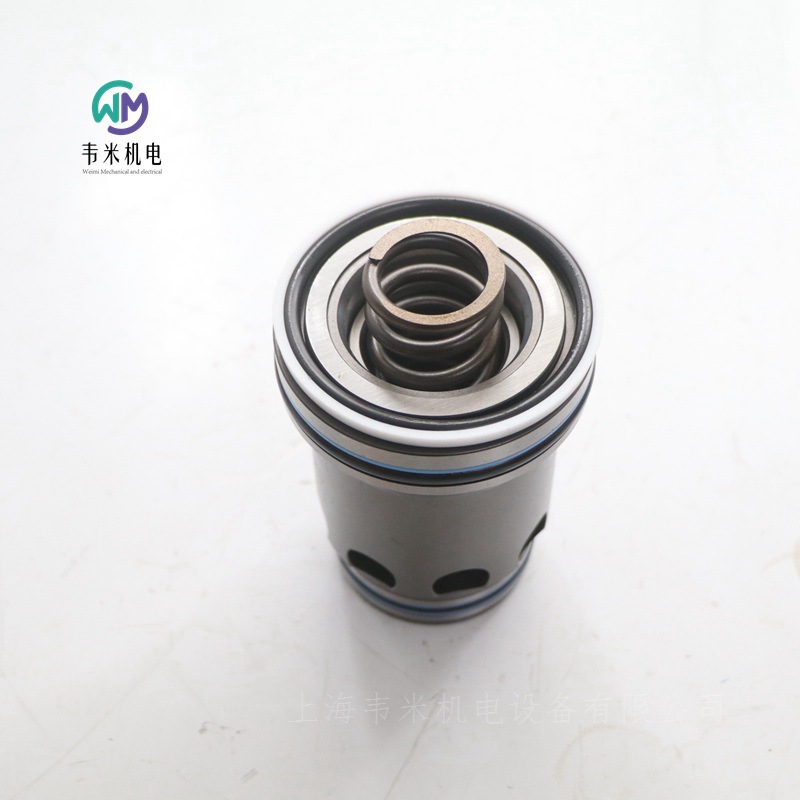

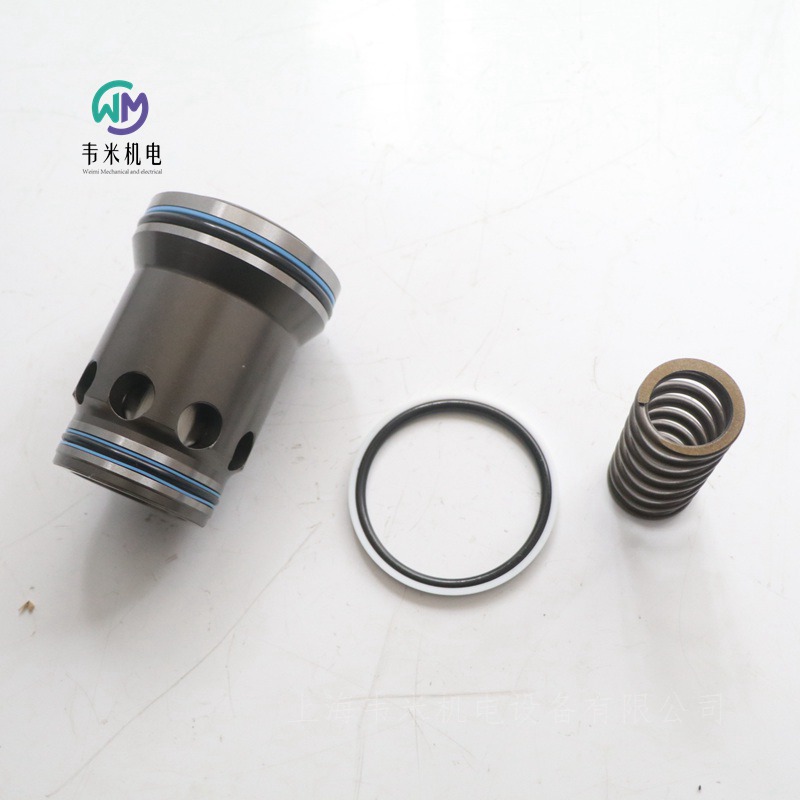

REXROTH插装阀LC50DB20E7X/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH逻辑阀 LC50DB20E7X/
插装阀R900938039 LC50DB20E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 2 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.22
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900912531 LC16DB20E74/
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R900919234 LC25DB40E7X/-004
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R900963324 LC32DB80E74/-004
R900938013 LC40DB40A7X/
R900957493 LC40DB80D72/
R900938039 LC50DB20E7X/
R900938041 LC50DB40E7X/
R900767654 LC80DB80E63/
R901206439 LFA32DR2-7X/075
力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号 4WRAE
规格 6 10
安装位置 任意位置，好为水平
周围温度范围 -20 … +50°C
存储温度范围 -20 … +80°C
重量：2.2kg 6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 5%
反向死区 ≤ 1%
响应灵敏度 ≤ 0.5%
电气
电压类型 直流电压
大线圈电流 2.5A
大电流消耗
放大器 1.8A
放大器（脉冲电流） 3A
电磁线圈电阻
20 °C 时的低温值 2Ω
大高温值 3Ω
启动时间 100%
高线圈温度+ 150°C
电源 24VDC
电源电压范围 19 … 35V
控制值输入"A1" ± 10V
控制值输入范围“F1” 4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900762072 4WRAE6W30-23/G24K31/F1V
R900954076 4WRAE6W07-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V
力士乐REXROTH比例阀R900954076
液压比例方向阀 4WRAE6W07-2X/G24K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRA.6,10
工作压力[bar] 315
流量[l/min] 42
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 7.
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.2
力士乐REXROTH比例阀R900954071
液压比例方向阀 4WRAE6E30-2X/G24K31/A1V
R900954071 4WRAE6E30-23/G24K31/A1V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRA.6,10
工作压力[bar] 315
流量[l/min] 42
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 26
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.2
力士乐REXROTH比例阀R900762072
液压比例方向阀 4WRAE6W30-2X/G24K31/F1V
R900762072 4WRAE6W30-23/G24K31/F1V
公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRA.6,10
工作压力[bar] 315
流量[l/min] 42
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 26
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
无线连接 模拟，指令值4…20mA
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.2
力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号 4WRE
规格 6
安装位置 任意位置，好为水平
周围温度范围 -20 … +70°C
存储温度范围 -20 … +80°C
重量 2.2kg
MTTFD 值符合 EN ISO 13849 150y
大工作压力 315bar
大工作压力
接口 P 315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B 315bar
大流量 80l/min
额定流量 4l/min 8l/min 16l/min 32l/min
液压油 HL、HLP
液压油温度范围 -20 … +80°C（+40 … +50℃）
粘度范围 20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后 ≤ 0.1%
反向死区 ≤ 0.05%
响应灵敏度 ≤ 0.05%
更改下列项时的零位漂移
液压油温度 ≤ 0.15%/10 K
工作压力 ≤ 0.1%/100 bar
电气
规格 6
电压类型 直流电压
大电流消耗
（放大器） 2A
（放大器（脉冲电流）） 3A
电磁线圈电阻
20 °C 时的低温值 2.65Ω
大高温值 4.05Ω
启动时间 100%
高线圈温度 150°C
防护等级符合 DIN EN 60529 IP65（如果使用的是适合且正确安装的连接插头。）
电源 24V
电源电压范围 19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R900968149 4WRE6E1-08-2X/G24K4/V
R900968149 4WRE6E1-08-22/G24K4/V
R900954092 4WRE6E16-2X/G24K4/V
R900954094 4WRE6E1-32-2X/G24K4/V
R900941264 4WRE6W08-2X/G24K4/V
R900944121 4WRE6W16-2X/G24K4/V
R900933480 4WRE6W32-2X/G24K4/V
R900965434 4WRE6WA16-2X/G24K4/V
R901032028 4WRE6V08-22/G24K4/V-822
R901036556 4WRE6V16-22/G24K4/V-822
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5
力士乐REXROTH比例阀R901555688
液压比例方向阀 4WRDE16V150L-6X/MXYWG/24A5
R901555688 4WRDE16V150L-60/MXYWG/24A5
公称尺寸 16, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 4WRDE
工作压力[bar] 350
流量[l/min] 460
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 150
大小 16
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 10.5
力士乐REXROTHR901484472
液压比例方向阀 4WRDE25V350L-6X/MXY/24A5
R901484472 4WRDE25V350L-60/MXY/24A5
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-08-08-05
产品系列 4WRDE
工作压力[bar] 350
流量[l/min] 870
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 350
大小 25
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 17.5
力士乐REXROTH比例阀R901469206
液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WRDE
工作压力[bar] 350
流量[l/min] 170
滑阀符号 符号V1
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.22
力士乐REXROTH比例换向阀4WRDE16V220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
尺寸16，符号V，带集成电子器件的电气，24 VDC
工业液压阀在高性能范围内，根据液压符号可靠地控制油的流动方向，通过内部活塞位置反馈实现高精度。
滑阀
先导式操作
线性的
外部先导油供应，外部先导油回流
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 4WRDE
压力[bar] 350
流量[l/min] 460
阀芯符号 符号V
连接类型 底板安装
标称流量【l/min】 220
大小 16
驱动类型 带有集成电子设备的电气
端口数量 4.
开关位置数量 3.
电源电压 24伏直流电
连通性 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，Fuchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）
密封 NBR
重量[kg] 10.5
REXROTH插装阀LC50DB20E7X/
