品牌:博耐斯
型号:BQ41H,BQ941H,BQ641H
压力:高压，中压，低压
材质:铸铁，铸钢，锻钢，不锈钢，衬氟等
起订:1台
发货:3天内
024-62657366
二、BQ41F保温球阀--主要零部件材料
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
||
|
GB |
ASTM |
GB |
ASTM |
||||
|
1 |
夹套 |
25 |
A105 |
5 |
球体 |
|
|
|
2 |
阀座 |
WCB |
A216-WCB |
6 |
阀杆 |
1Cr13 |
A247-410 |
|
3 |
阀体 |
1Cr18Ni9Ti |
SS304 |
7 |
填料 |
柔性石墨 |
|
|
4 |
密封圈 |
PTFE、对位聚苯 |
8 |
填料压盖 |
WCB |
A216-WCB |
|
注：保温球阀主要零部件及密封面材质可根据实际工况条件或用户特殊要求设计先用。
三、BQ41F保温球阀--主要技术规范
|
设计标准 |
ASME B 16.34 GB/T 12224 |
|
结构长度 |
ASME B 16.10 GB/T 12221 |
|
连接法兰 |
ASME B 16.34 JB/T 79 |
|
驱动方式 |
手动、电动、气动 |
|
试验和检验 |
JB/T9092API598 |
|
适用介质 |
重油、胶类等易凝固介质 |
四、I型主要连接尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
五、II型主要连接尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |

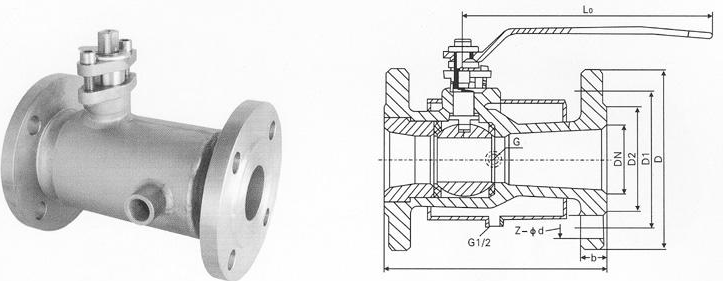

BQ41F保温球阀结构图纸：
